طرق تحويل النانو الى راوتر




يتميز جهاز (Nano Station) بتصميم مدمج ومضغوط للاستخدام الداخلي والخارجي .
سهل التركيب والتثبيت سواء على الحائط أو النافذة أو الأبراج وغيرها ومع تلك البساطة في الشكل والتصميم وقوة أداء عالية هذا بالإضافة الى تكلفته المنخفضة .
صندوق نانو ستيشن ذو أداء عال وتصميم فريد يجمع هوائيا" عالي الاستقبال مع جهاز بث (نقطة وصول access point) ونظام تشغيل (firmware) طور بكثير من الأبحاث والتجارب ليضمن النقل الواسع للبيانات والاستقرار والتحمل القوي .
يبلغ مدى تغطية الجهاز 15 كم (في اتجاه واحد) وبزاوية 120 درجة وتبلغ قوة ارساله 26 dBm كما ياتي مع الجهاز هوائي مدمج بقوة 10dBi .
مما تقدم سنقوم بشرح طرق برمجة النانو ستيشن لتحوله ليعمل كراوتر وهناك عدة طرق سنشرح ثلاثة منها وهي :-

اولا": بث خدمة الانترنت من خلال النانو كبديل للراوتر بعد الحصول على (User Name & Password) من مزود الخدمة اي بطريقة (PPPoE) كما هي في الراوتر

وثانيا": لتوسيع الشبكة المنزلية نقوم بربط النانو ستيشن مع احد منافذ (LAN) للراوتر الذي به خدمة الانترنت

وثالثا": هذه الطريقة تفيد لاصحاب مزويدي خدمة الانترنت بعد حصولهم على (Public IP)

اذن سوف اقوم بشرح مصور عن كل طريقة على حده فالنبدأ:

اولا" : لكي يعمل النانو ستيشن كبديل للراوتر لابد من الدخول لإعداداته وتغيرها حيث يمكن عمل ذلك من خلال متابعة الصور التالية :





بعد وضع (IP) نقوم بغلق النوافذ التي تم فتحها وذلك بضغط على OK .. بعدها نضع (IP Address) الخاص بالنانو (192.168.1.20) في حقل العنوان للمتصفح ونضغط على ENTER في الكيبورد تنفتح النافذة الرئيسية للنانو نضبطها كما في النافذة ادناه :


ونضغط على Login لتفتح النافذة بها كل التبويبات والمنافذ





نذهب في البداية الامر الى تبويب SYSTEM ونقوم بضبط الاعدادات بحسب النافذة الظاهرة في ادناه




التغير الذي قمنا به الغاية منه هو حماية النانو من الهكر لان اليوزرنيم والباسبورد له تكون بسيطة ومعروفة للجميع وهي (ubnt) .
بعدها نذهب الى تويب ADVANCED ومنها نضبط الاعدادات كما يلي :


ملاحظة :- لحفظ اعدادات أي نافذة نقوم بعمل تغير بإعداداتها يجب الضغط على Change اولا" ثم Apply


نفتح بعدها تبويب Wireless ونضبط اعداداته حسب ما موضح في ادناه



بعد ضبط الاعدادات في اعلاه يكمن البحث عن الشبكة وربط معها بعد ادخال الباسبورد

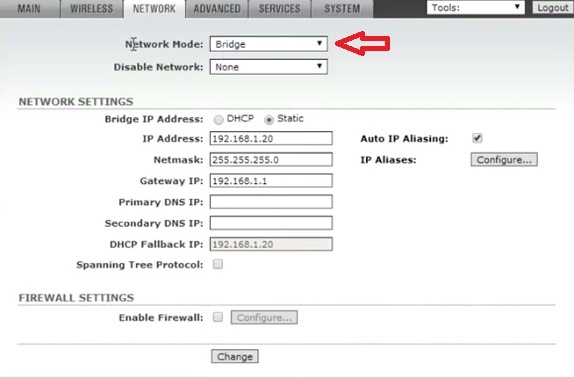

تبقى الفقرة الاخيرة وهي ضبط اعدادات الـ Network والتي تظهر عند بداية فتحها بشكل التالي:






بعد النقر على حقل Network Mode نختار Router فتظهر نافذة نقوم بضبطها كما موضح في النافذة ادناه




ونستمر في اعدادات القائمة




وبعد وضع اليوزرنيم والباسبورد نضغط على Change ثم Apply وبذلك نكون قد انهينا الاعدادات ونستطيع بعدها استلام وتصفح الانترنت بالنانو ستيشن بدلا" من الراوتر ...


ثانيا": توسيع الشبكة المنزلية من خلال ربط النانو ستيشن مع احد منافذ (LAN) للراوتر الذي به خدمة الانترنت

في هذه الطريقة تكون نافذة Wireless بنفس الاعدادات التي تم شرحها سابقا فقط التغير يكون في اعدادات النافذة Network حيث يتم ضبطها كما موضح في ادناه




بعدها نأخذ واير النانو ونضعه في احد منافذ الـ (LAN) للراوتر ليكون البث عن طريق كلاهما (الراوتر والنانو) ... الطريقة مجربة وتعمل 100%


ثالثا": هذه الطريقة تفيد اصحاب مزودي خدمة الانترنت بعد حصولهم على الايبي الرئيسي والــ (Public IP) .. حيث ان هناك عدة طرق لاستخدامهما معا ... عدد (Public IP) يعتمد على Netmask المجهزة فمثلا" اذا كانت 255.255.255.252 هنا يكون عدد الأبيات المجهزة (3) اما اذا كان Netmask مثلا" 255.255.255.248 فان عدد الابيات (7) اذن هذا يعني يمكن استغلال الابيات هذه مع الايبي الرئيسي لتوسيع الشبكة فمثلا نضع الايبي الرئيسي في راوتر او في حاسبة فيها بروندباند ونضع احد ايبيات (Public IP) في نانو سيشن بعد ببرمجته ليعمل كراوتر بعد ادخال كيبل خدمة الانترنت الرئيسي الى (HUB SWITCH) ومنه نأخذ الى الراوتر والنانو ستيشن

بعدها نقوم بضبط نوافذ النانو كما يلي :-






وفي النهاية نضغط على Change ثم (Apply) لحفظ الاعدادات

وبهذا نكون قد انهينا شرح طرق تحويل النانو ستيشن الى راوتر ... نرجوا ان نكون قد وفقنا في الشرح


برمجة النانو ستيشن من خلال الراوتر




برمجة النانو ستيشن من خلال الراوتر:-يمكن الدخول الى النانو ستيشن ( او اي جهاز مرتبط ومتصل بمصدر تجهيز الانترنت (ISP)) وضبط اعداداته من خلال الراوتر دون استخدام اسلاك او( الحاجة الى ربط النانو ستيشن بالحاسبة واستخدام اسلاك (UTB) ) اذن كل ما عليك فعله هو الدخول الى اعدادات الراوتر وذلك عن طريق كتابة (IP Adress) الخاص بالراوتر في نافذة عنوان المتصفح لتفتح النافذة الرئيسية للراوتر نختار منها (Networt) ونتبع الخطوات الموضحة في الصورة وبتسلسل



الــ (IP) الذي وضعناه في الحقل (3) هو افتراضي ويكون اما اصغر او اكبر من (IP) النانوستيشن والذي هو (192.168.1.20) كما معلوم ..
وبعد حفظ الصفحة اعلاه يمكن الدخول الى اعدادات النانو والتحكم به كيف نشاء عن طريق كتابة عنوان النانو في متصفح الحاسبة او النقال .

هنا لابد من التنويه الى انه بعد الانتهاء من عملية برمجة النانو وقضاء حاجتنا منه يجب الرجوع الى الاعدادات الـ (Default) لصفحة الــ (Network) في الـ (Router) لكي لا تحصل تضارب في الايبيات وتكون هناك مشكلة في الاتصال والصورة التالية توضح عملية ارجاع الاعدادات للراوتر

Nano Station Programing




طريقة ضبط اعدادات النانو ستيشن وربطه مع مزود الخدمة

· اولا نقوم بتثبيت النانو ستيشن باتجاه مركز مزود الخدمة الذي نريد ان نستلم منه الاشارة , نربط كيبل (UTB) بالنانو ومن الطرف الاخر نربطه بمحولة النانو ستيشن بفتحة (POE) والفتحة الثانية (LAN) تربط بالحاسبة

· ثانيا ننقر اكلك ايمن على (Network) اوعلى الدرج في الشريط السفلي ونختار (network and sharing center) ثـــم (change adapter setting)



وبعدها نذهب الى الــ (local area network)نضغط علية كلك ايمن ونختار (properties)

ثم الى (internet protocol version4) ثم (properties) ونضغط (use the following ip address) ونقوم بادخال الايبي في حقل وكما موضح في النافذة ادناه


IP address: 192.168.1.254

ثم نضغط على (Tab) لا دخال (Sub Net Mask)


Subnet mask:255.255.255.0 ثم نضغط على OK ونغلق الصفحة اعلاه




· ثالثا" نفتح المتصفح ونكتب في حقل العنوان ايبي النانوستيشن وهو 192.168.1.20 ثم نضغط على enter عندها يطلب اسم المستخدم وكلمة المرور (and password user name) والتي هي في الوضع الطبيعي ubnt لكلاهما كما في النافذة اعلاه
· بعدها تفتح واجهة بها قوائم منسدلة نختار منها (WIRELESS) ثم (Wireless Mode) نختار منها (Station) بعدها منESSID ننقر على Select لاختيار الشبكة التي نريد ان نشترك معها ولرؤية كل الشبكات نضغط على Scan .. وبعد اختيار اسم المركز الذي نريد الاشتراك معه نؤشر عليها ونختار Select هنا يجب التنويه الى ان الاشارة المستلمة تكون سالبة وكلما كانت اقل بالسالب تكون تكون افضل فمثلا" (- 40) هي اكثر جودة من(– 50) اذن كلما كانت الاشارة قليلة بالسالب يعني هذا ان التوجية جيد

في الصورة اعلاه ننقر على (Select) لاختيار الشبكة

وفي الصورة ادناه نختار الشبكة






· بعدها نتقل الى نافذة (main) لمعرفة نوعية وقوة الاشارة بالألوان اذا كانت للنهاية يعني ان الاشارة قوية .




· بعدها نغلق اعدادات النانو ... ونرجع للايبيات التي وضعناها في Network في ونختار(obtain an IP address automatically) ثم OK

ونكون بذلك قد اكملنا اعدادات النانو ستيشن ونتسطيع الان الاستفادة من خدمة الانترنت اما من خلال الحاسبة وذلك بعمل (Broadband ) او بنقل كيبل (UTB) الخارج من (LAN) محولة النانو الى فتحة (WAN) بالراوتر

TP-Link Wireless Password Change
تستطيع بكل سهولة تغير لرقم السرى لشبكة الواى فاى الخاصة بك و التعديل على جميع الخصائص و الاعدادات الخاصة بالرواتر ، فاحيانا نحتاج الى تغير الباسورد للراوتر عندما نجد بطئ فى شبكة الانترنت و هو بسبب حصول الكثير من المستخدمين على الرقم السرى سواء بإرادتك أو عن طريق أختراق شبكة الواى فاى ، فيجب عليك فى هذة الحالة تغير باسورد الواى فاى لتجنب المشاكل المتكررة فى الانتنرنت و الحصول على كامل السرعة ، و للتعديل على إعدادات الرواتر سيكون عليك أتباع الخطوات التى سوف نقدمها لكم






قم بالدخول الى اعدادات الرواتر من خلال http://192.168.0.1 ستطلب الصفحة اسم المستحدم و الرقم السرى و لكى تقوم بإدخالهما كالاتى :-




ندخل الباسبورد (admin) ونضغط على Login ويجب الاخذ في الاعتبار ان اسباب فشل الدخول هو كتابة الاسم بالخطأ او ادخال مسافات سواء في اول الكلمة او في اخرها.
بعد الخطوة السابقة سيفتح لك اعدادات الرواتر ومن القائمة الجانبية ادخل الى(Wireless) ثم الى (Wireless Settings)




Wireless Network Name : هى أنشاء أسم الشبكة

Region : أختيار المتطقة و باقى الاعدادات كما هى

وضع علامة امام Enable Wireless Radio لتشغيل شبكة الواى فاى

وضع علامة امام Enable SSID Broadcast لتشغيل الشبكة الجديدة

قم بالضغط على Save لحفظ الاعدادات

الان مع الخطوة الاخيرة و هى عمل الرقم السري لشبكة الواى فاى هو الدخول الى Wireless ثم الى Wireless Security .






خيار Disable security : لجعل شبكة الواى فاى مفتوحة بدون رقم سرى
خيار WPA/WPA2 : لعمل رقم سرى للواى فاى قم بادخال كلمات المرور فى Password و يفضل رموز و ارقام للوصول الى رقم سرى قوى ، و بعد الانتهاء قم بالضغط على مربع Save

طريقة ربط (DVR) بالأنترنت


Method of Connecting DVR To The Internet

سأقوم بشرح طريقة ربط (DVR) بالأنترنت وتعين (IP address) ثابت والغرض من تعين (IP) ثابت هو في حالة انقطاع الكهرباء عن الراوتر او اطفاءه لأي سبب يبقى (IP) ثابتا" بدون تغير وجعل الراوتر لا يعطي هذا (IP) لاي جهاز اخر مرتبط بالشبكة . . الحصول على (IP) ثابت بدون تغير مفيد جدا وذلك لكي نضعه في البرنامج الملحق مع كاميرات لمراقبة وجهاز (DVR) .

الخطوة الاولــــى لعملية ربط (DVR) بالأنترنت هــــي ربط كيبل نــــوع (UTB) بيــــن احـــد منافـــذ الراوتــــر ومنفذ (LAN) فـــي (DVR) كما في الصورة رقم (1) و(2)

صورة رقم1


صورة رقم2

قبل الدخول الى ضبط اعدادات جهاز(DVR) والراوتر لابد من ذكر بان جهاز الـ (DVR) المستخدم
هو من نوع (SAMSUNG) والراوتر من نوع (TP-LINK) والظاهران في الصورتان رقم (3)و(4)

صورة رقم3


صورة رقم 4


بعد ربط (DVR) بشاشة العرض وتشغيله ندخل الى اعداداته من خلال النقر اكلك ايمن واختيار
من القائمة (System Setup) الظاهرة في الصورة رقم (5)

صورة رقم 5

بعد الضغط على (System Setup) تفتح الصفحة التالية
صورة رقم 6
من خلال الصورة رقم (6) نختار منها (Network Setup) ليظهر الاتي :-
(IP Address) الظاهر في الصورة والذي نحصل عليه من الراوتر بشكل عشوائي
(MAC Address) وهو خاص بجهاز (DVR)
(Device Port) الذي يمكن من خلاله الدخول الى الكاميرات
(Device ID) الذي من خلاله يمكن مشاهدة الكاميرات عن بعد


كذلك يجب وضع علامة صح في حقل (DHCP) وضبط الاعدادات كما في الصورة اعلاه
صورة رقم 7
بعدها نختار (Service) في اقصى اليسار من القائمة نفسها قائمة (Network) وضبط اعدادات الصفحة كما في النافذة اعلاه
بعد ذلك نقوم بفتح الراوتر لضبط اعداداته ولتثبيت (IP Address) ونتبع التعليمات الظاهرة في الصورة ادناه (صورة رقم 8)




صورة رقم 8



نضغط على (DHCP) ونختار (Address Reservation) لتظهر النافذة في الصورة رقم (8) ومنها نضغط على (Add New) لتظهر النافذه في الصورة رقم (9) في ادناه :
صورة رقم9



نضع (MAC Address ) الخاص بالــ (DVR) و ( Reservation IP Address) بعدها نحفظ الصفحة بختار (Save) كما في الصورة رقم (10)


صورة رقم 10



ثم يطلب منا عمل (Reboot) للراوتر ننتظر قليلا لحين اكتمال اعادة تشغيله ..
عندها تم اكتمال حجز (IP Address) خاص الى جهاز (DVR) والذي يمكن من خلال نسخ (IP) وضعه
في خانة عنوان المتصفح لمشاهدة الكاميرات على الشبكة المحلية فقط .


صورة رقم 11


ولمشاهدة الكاميرات من بعد وعن طريق مصدر انترنت ثاني يجب فتح بورت (Port) في الراوتر ولعمل ذلك نفتح القائمة الرئيسية
للراوتر مرة اخرى نذهب هذه المرة الى اختيار نافذة (Forwarding) ومنها نختار (Virtual Servers) حيث تظهر النافذة التالية :


صورة رقم 12

ضغط على (Add New) لتظهر النافذة التالية :

الصورة رقم 13

هنا نضع رقم البورت (9101) الذي نريد ان فتحه والذي تم اخذه من الصورة رقم (6) والخاصة بإعدادات الــ (DVR) بعدها نضع
الــ (IP Address) وفي خانة البروتوكول نضع (All) ونضبط الاعدادات كما في الصورة رقم 13 اعلاه ونضغط على (Save) لتظهر الصورة ادناه :


صورة رقم 14


بعدها نضغط مرة ثانية على (Add New) لتظهر النافذة ادناه

صورة رقم 15

في خانة (Service Port) نضع (8080) ونضع الــ (192.168.1.103) في خانة (IP Address)
وفي خانة (Protocol) نختار (TCP) بعدها نضغط على (Save) لتظهر النافذة ادناه :




صورة رقم 16

بعدها نذهب الى اختيار (DMZ) من قائمة الــ (Forwarding) لتظهر النافذة التالية :-

صورة رقم 17


نؤشر على (Enable) ونضع (IP) في حقل (DMZ Host IP Address) ونضغط على (Save) ... وبذلك تم الانتهاء من اعدادات الـ (DVR) والـ (Router)

ولعرض الكاميرات عبر الانترنت ورؤيتها من اي مكان في العالم نقوم بتثبيت برنامج عرض الكاميرات الملحق مع (DVR)

وتثبيته على اجهزة الموبايل .. علما بان البرنامج المحلق مع جهاز (DVR) نوع (SAMSUNG) هو (NVSIP) يمكن

تحميله عن طريق (App Store) للايفون والـسوق (Play) للكلاكسي والصور ادناه توضح شكل البرنامج بعد تثبيته على الجهاز


صورة رقم 18


صورة رقم 19


بعد فتح البرنامج تظهر الصورة الرئيسية التالية :




صورة رقم 20


نختار من الصورة رقم (20) (Setting) لتظهر الصورة ادناه :
صورة رقم 21


من الصورة اعلاه نختار (Connection Mode) لتفتح النافذة ادناه نحدد (IP/DNS)
ونقوم بضبط الاعدادات كما في الصورة ادناه :

صورة رقم 22


بعدها نختار (Device) ونضبط الاعدادات كما في الصورة ادناه:
صورة رقم 23


نعود للصورة رقم (21) لنختار (Device) فتظهر الصورة في ادناه نقوم بضبط الاعدادات وكما موضح في الصورة :





ايضا نرجع للصورة رقم (21) لنختار (Channel) فتظهر الصورة في ادناه نقوم بضبط الاعدادات وكما موضح في الصورة :


صورة رقم 25


وبهذا تم اكمال اعدادات البرنامج ويمكن مشاهدة الكاميرات من بعد وعن طريق الانترنت
